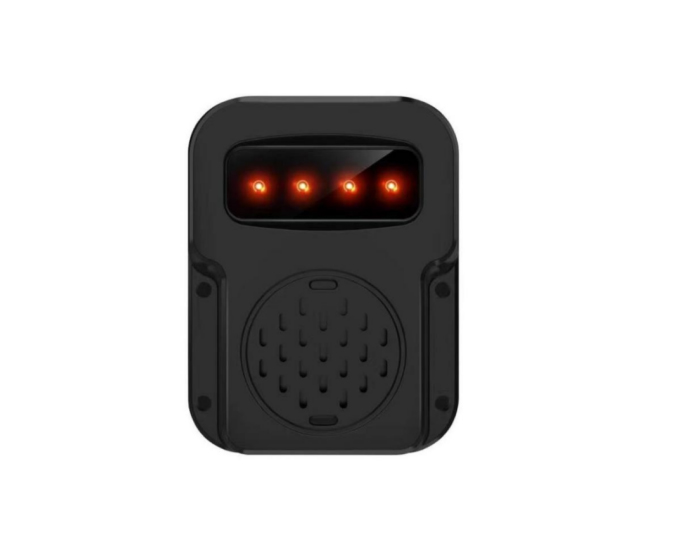

Intelligent audible and visual alarm (DS-100)
  • Intelligent audible and visual alarm (DS-100)
Intelligent audible and visual alarm (DS-100)

support hotline:
0755-29470519
Product Details

[敏感词]章 DS-100 介绍

1.1 产品简介

DS-100 是本公司自主研发设计的一款应用于多领域的声光报警器,采用宽电压输入,内置高亮发光二极管和 5W 大功率喇叭输出,可以实现语音播报和模拟旋转灯光报警。

工业外观设置,一体化铸铝外壳,IP68K 防护等级,可在非常恶劣环境中使用。DS-100 终端设备满足 JT/T794-2011、JT/T808-2011、GB/T 19056-2012 标准。目前该设备已成功应用于特种车辆管控,智能仓库管理,停车场管理等。

1.2 产品特性

支持 LED 闪烁频率调节范围 1-5Hz

红光设计,雾霾穿透力强

解决光污染,节能环保

外壳防护等级达到 IP68K

原装进口光源,有效降低光衰减

采用新型散热材料,产品寿命长

整体设计新颖别致,安装操作简便

自主电气化结构与控制系统,性能稳定

低至零下 30 度,满足恶劣严寒环境下使用

同一型号产品可能有多个版本,不同版本的产品会存在差异(包括功能参数、LOGO 设计、外观细节、产品资料等),请以实物为准。

1.3 产品规格

型号 DS-100
工作电压 DC:8v-36v
工作温度 -40~+80
[敏感词]功率 12W
报警通信接口 RS485/RS232可选,I0*4可选(高电平触发)
通信波特率 4800~115200
报警方式 声光报警
发光形式 LD模拟旋转或闪烁
喇叭功率 5w
颜色显示 白光/红光/[敏感词].可选
接口方式 航空头GX12-4P/6P母座(可定制)
线长 300MM(可定制)
安装固定孔 4个固定孔
螺丝规格 M5
防水等级 IP68K
外壳材质 铝合金
尺寸 127×97×42m
重量 430g
外壳颜色 黑色、交通灰(其他颜色可定制)

1.4 外观尺寸及安装固定孔位置



第二章 接口定义及通讯协议

2.1 接口定义


2.2 通讯协议

1)RS485/RS232 接口,波特率 4800-115200。

2) 通讯 ID:F001,高位在前,低位在后。

3) 命令见[敏感词]表格,有设置报警以及接触报警命令。

4) 使用方法,设置报警后,会触发报警灯报警,直到发送解除报警命令。

命令:设置报警等级 1

字段 数据类型 数据 解析 说明
标识位 BYTE 7E 数据开始的标志位
消息体ID WORD FO01 报警ID
消息体属性 wORD 0000消息流水 WORD 0000
报警内容 BYTE 01 报警等级1
校验 WORD 0000 CRC校验
标识位 BYTE 7E 数据结束的标志位

命令:设置报警等级 2

字段 数据类型 数据 解析 说明
标识位 BYTE 7E 数据开始的标志位
消息体ID WORD FO01 报警ID
消息体属性 wORD 0000消息流水 WORD 0000
报警内容 BYTE 02 报警等级2
校验 WORD 0000 CRC校验
标识位 BYTE 7E 数据结束的标志位

命令:设置报警等级 3

字段 数据类型 数据 解析 说明
标识位 BYTE 7E 数据开始的标志位
消息体ID WORD FO01 报警ID
消息体属性 wORD 0000消息流水号 WORD 0000
报警内容 BYTE 03 报警等级3
校验 WORD 0000 CRC校验
标识位 BYTE 7E 数据结束的标志位

命令:解除报警

字段 数据类型 数据 解析 说明
标识位 BYTE 7E 数据开始的标志位
消息体ID WORD FO01 报警ID
消息体属性 wORD 0000消息流水号 WORD 0000
报警内容 BYTE 00 报警等级
校验 WORD 0000 CRC校验
标识位 BYTE 7E 数据结束的标志位

第三章 功能检查

3.1 测试工具

设备测试前主要准备工具包括:
工具名称 功能描述
稳压电源 Dc:0V~40V可调
万用表 1台
电源线 航空头GX12-4公头
水桶 1个,含若干清水
水枪 高压水枪或喷水器
静电枪 1台
高低温老化箱 1台


3.2 功能测试

1) 将稳压电源调节到 12V,用将万用表调节到直流电压档位,测试稳压电源输出,确保电源输出 12V。

2) 将航空电源线接到稳压电源上,切记 1 脚为电源正,2 脚为电源负。

3) 将航空电源线与 PH-688A 接在一起,智能报警器会出现闪灯和不同等级声音提示“大车危险,请远离”、“危险,请立即离开”。

3.3 电器特性测试

1) 将稳压电源从 12V 至 24V 期间任意给智能报警器供电,测试报警器是否正常工作。

2) 对设备进行瞬间上电,断电测试,检查智能报警器是否工作正常。

3) 如有条件,在设备工作期间可对设备进行静电测试(需有静电枪)

4) 可将工作设备放入高低温环境下进行测试(需有高低温老化箱)

3.4 防水测试

1)淋水测试,用高压水枪或喷水壶对工作状态下的报警器进行将喷水 10 分钟,间隔 10 分继续,往复 5 次,检查是否进水或是否正常工作。

2) 浸水测试,将报警器浸入水中 24 个小时,拿出来检查是否进水,没有进水可以进行上电测试功能。

3.5 跌落测试

将智能报警器六面 1.2 米自由跌落,每面各 2 次,跌落后进行测试(为了防止外壳刮花,地面测试要用木板) 。


第四章 安装指导

4.1 安装前准备

1)安装所需工具:

2)安装前请先上电检测 DS-100 工作是否正常,正常状态:DS-100 上电后 LED 会常亮 1 秒再关灭。

4.2 安装注意事项

1)设备安装过程中全程断电

2)DS-100 安装方向为,灯朝上(有灯的朝天)

3)安装位置要先确认固定孔位置(请参照 1.4 外观尺寸及安装尺寸),在用电钻进行打洞,后用 M5 螺丝进行固定。

4)DS-100 走向必须不能被人或外物碰到,根据实际安装情况请将线妥善处理(有时因为设备过长需要加设备延长线)

5)PH-688A 设备和线固定完毕,线也走后进行接线,接后再进检查,保证无误后,方可上电测试。
