金属侧装摄像头720P车载摄像机
  • 金属侧装摄像头720P车载摄像机
产品详情
PDF下载
金属侧装摄像头720P车载摄像机
①先进的亮色分离、信号滤波、3D降噪技术,图像清晰度更高,图像还原性更好
②采用同轴传输普通75-3线可达500米
③前端数据未经过编码压缩到后端,全实时,高保真
④兼容普通D1/960H,兼容模拟外围设备(含分配器、矩阵等)
⑤支持OSD菜单设计
⑥普通模拟的价格,高清品质HD产品
⑦集成AHD前端DSP芯片
⑧第三方开放标准,兼容其他厂家的AHD产品
外观要求
摄像头外观色泽亮丽,油漆完好无划伤痕迹;玻璃面无手纹触摸痕迹,干净无污垢;摄像头里面结构固定,无晃动部件或脱落现象。

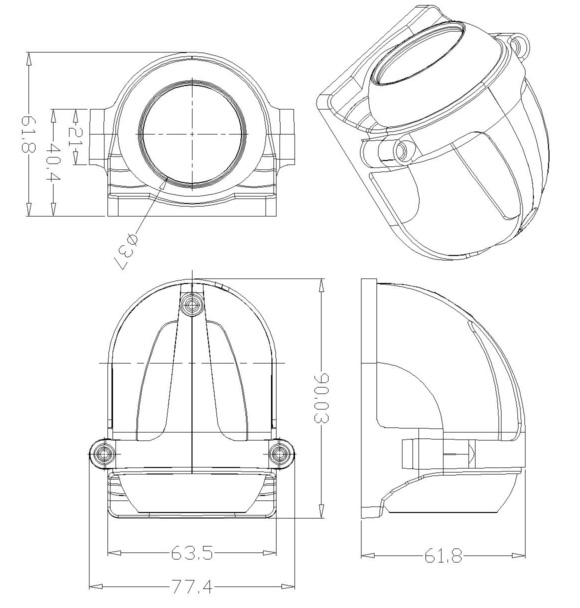

结构尺寸
结构尺寸如下图所示,单位为毫米,误差为±0.5mm。


技术参数
型号 TYD-903C42
像素 PAL:1280(H)×720(V)   NTSC:1280(H)×720(V)
制式 PAL/NTSC
SYNC INNER SYNC
快门 1/53~1/100000s;
自动增益 AGC/ AGC + Slow shutter
信噪比 >52dB(AGC OFF)
视频输出标准 1.0Vp-p,75Ω
解析度 720P
[敏感词]照度 Color 0.5Lux(50IRE,AGC ON)   /W:0.01Lux(50IRE,AGC ON)
彩色黑白转换 Color /Auto
彩色黑白转换时间控制 0~255
镜头 2.8MM
隐私区域 1~15zones
移动检测 4 Zones
视频接口 航空头
白平衡 ATW /PUSH/User1/ User 2/ Manual/ANTI   CR/PUSH  LOCK
Title Can be set
Title Position Any position on   the screen
DNR High/Medium to   high/Medium/Low to medium/Low/Off
Pic contrast 0-63
Pic sharpness 0-15
音频
电源 DC12V±10%   (AC24V optional)
工作温度 -20℃~50℃
工作湿度 <90%
存储温度 -400C~+600C

检测设备及方法

用目测法检测摄像头外观 符合上图所示;用有卡尺标测量摄像头外观尺寸完全要求。
用回路直流稳压电源,彩色监视器检测摄像头的工作电流和视频输出峰值无图像扭曲、失真、色彩偏差。
用数字示波器、数字万用表,在摄像头空载的情况下测量视频信号的电压峰值应符合要求 。
用摄像机角度测量器检测,当摄像头选用2.8mm镜头时,监视器对角线视角应不低于120°。
用高低温湿热试验箱测试:当温度在70℃时摄像机持续2小时通电工作无不良现象;当温度在-20℃时摄像机持续2h通电工作,无不良现象。
防震要求:对摄像头连续进行10分钟模拟震动测试后,结构紧实无松脱,晃动时内部器件无声响,进行通电测试正常
防水标准:严格遵照IP67防水要求,加工好的摄像头产品,将摄像头浸入1米的水桶连续浸泡3个小时,摄像头内无渗水,无雾气,上电源后继续正常使用。

标准配置
序号 名  称 数  量 单  位 备  注
1 防水侧装机摄像头 1 标配
2 防水支架 1 标配
3 防水支架螺丝 2 标配
4 安装螺丝 3 标配

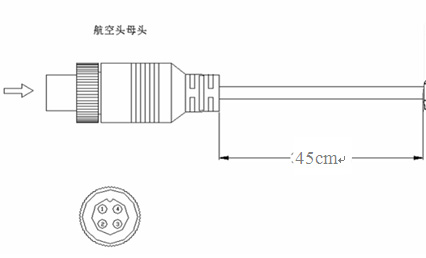

接头描述



1 VCC-12V 电源
2 GND-接地
3 音频信号
4 视频信号
